融合光子与原子：容错量子计算复合架构解析
经过数十年的发展，量子计算的物理实现体系尚未完全收敛。超导电路、离子阱、中性原子与光子等主流路线各有所长，但也各自面临着待突破的工程瓶颈。
近期，量子计算初创公司Quantum Source联合以色列魏茨曼科学研究所等机构，在预印本网站arXiv上提交了题为“Blueprint for a fault-tolerant compound photon-atom quantum architecture”（arXiv:2606.30385）的论文，系统性地擘画了一幅光子-原子复合量子计算架构的蓝图。

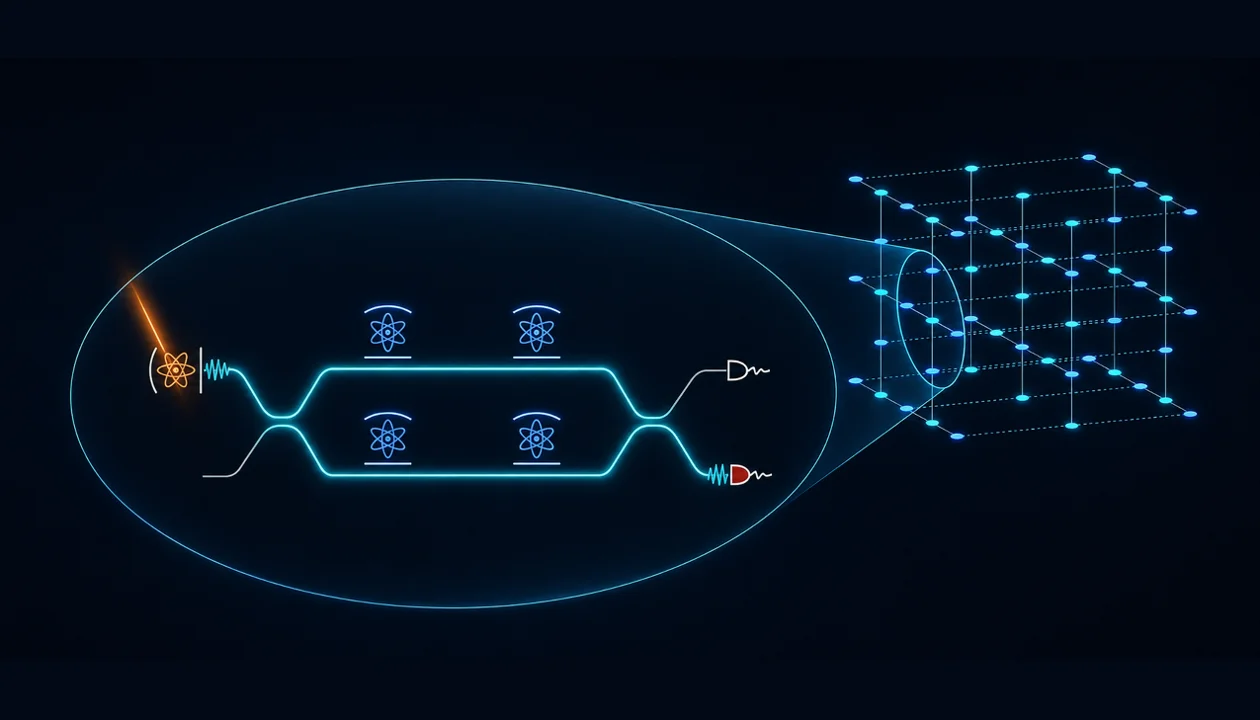

图1：复合光子-原子结构
1+1>2
实用化量子计算需要同时满足两个苛刻条件：拥有百万级运行在纠错阈值以下的物理量子比特，以及具备能够将远距离量子比特纠缠起来的强大连接性。然而，单一物理平台往往顾此失彼：
物质量子比特（超导、离子阱、中性原子）：具备优异的单/双量子门操控与高保真度。但它们的连接性受到极大限制。例如超导电路局限于平面近邻连接；离子阱在离子链扩大时面临运动模拥挤问题；中性原子虽可通过物理穿梭重构连接，但移动与读取过程较慢，导致量子纠错（QEC）周期长达毫秒级——比超导平台慢约千倍。
光子量子比特：光子极少与环境发生作用，无需极低温稀释制冷机或超高真空环境。光子一旦纠缠，可提供近乎无限的长程连接性，天然契合基于测量的量子计算（MBQC）。然而，线性光学缺乏确定性的非线性相互作用，产生多光子纠缠簇态（Cluster State）高度依赖概率性测量与预告（Heralding），而要达到实用规模，所需的光源和门资源大约要增加6个数量级。
Quantum Source提出的复合架构将两种量子比特的优势深度结合：让光子负责长程连接与模块化传输，让原子作为可重复使用的确定性纠缠节点与短期量子存储器。
物理层创新：基于腔QED的确定性纠缠门
早在2004年，段路明教授与Jeff Kimble教授合作提出了经典的Duan-Kimble方案，奠定了利用腔电动力学（Cavity QED）体系实现飞行光量子（光子）与局域量子比特（原子）之间量子纠缠的理论基础。在最新的架构中，研究团队在此理论基础上进行了工程拓扑与物理协议的升级：
基本单元（Unit Cell）：将单个87Rb原子俘获于高品质因数、小模体积的单端法布里-珀罗光学微腔中，工作于高协同度腔QED体制。原子的计算基态选为5S1/2的|F=1, mF=±1〉能级，光子采用双轨道（Dual-rail）编码。

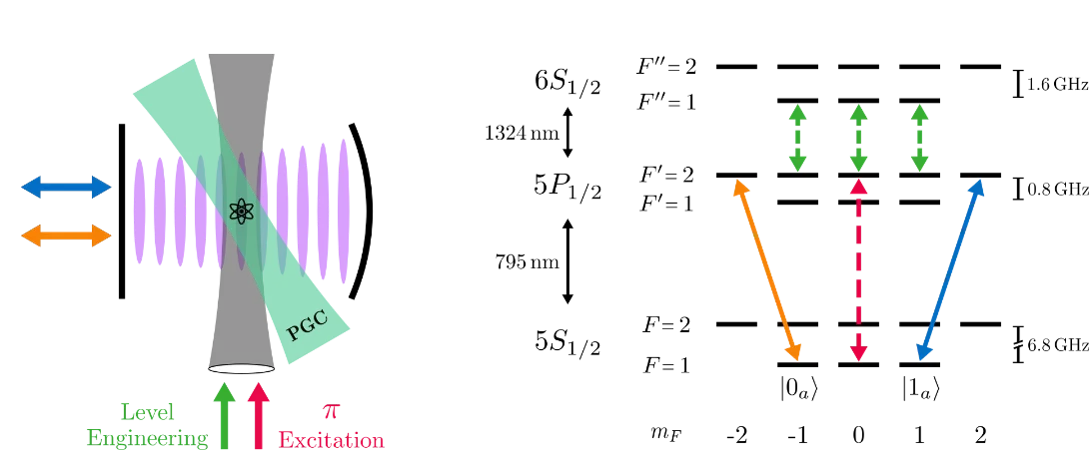

图2：基本单元结构及87Rb原子能级结构
对称化Duan-Kimble CZ门：利用光子与腔内原子的直接相互作用，实现近确定性的光子-原子受控相位门（CZ门）。通过引入对称化配置，让光子的两种偏振态对称地与腔相互作用，彻底消除了非对称光子损耗引发的相干相位错误。

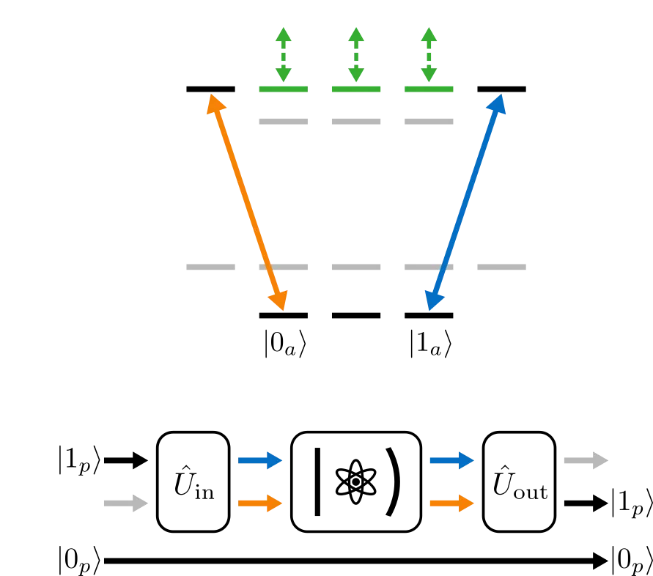

图3：CZ门描述
能级工程（Level Engineering）：引入一束1324 nm的辅助激光控制场，将5P1/2激发态与更高的6S1/2态杂化，通过类似电磁诱导透明（EIT）的机制，成功抑制了引发泄漏的非目标能级跃迁。
十纳秒级极速响应：依托腔增强效应，单光子按需生成、原子状态制备与测量、光子-原子CZ门均可在数十纳秒时间尺度内完成，使量子纠错时钟频率达到了与超导平台相近的水平，克服了传统原子平台操作速度较慢的局限。
架构层突破：RHG晶格与原子高效复用
在架构层面，计算在三维Raussendorf-Harrington-Goyal（RHG）晶格簇态上以MBQC方式运行。RHG晶格将表面码表达为三维图态，其二分图结构天然契合复合硬件：
二分生成方案（Bipartite Scheme）：将RHG晶格中的子节点分别分配给光子和原子。每个光子在传输轨迹中依次与多个原子发生CZ门作用后被单光子探测器测量。原子完成纠缠后，通过状态转移协议（STAP）将量子态映射给发射的光子，随后原子被重置并复用于下一轮纠缠。这种原子的重复循环使用，将所需的微腔及光学控制硬件数量降低了1个数量级以上。
交织生成方案（Interleaved Scheme）：进一步结合光延迟线，将活性原子的空间占用开销从O(d2)降低至O(d)（其中d为码距）。光子在延迟线中暂存，逐行生成晶格，极大节省了物理原子阵列的硬件需求。
短期原子存储：原子具有较长的相干时间，可作为动态量子存储器。这一时间自由度使得系统可以延迟光子的生成与路由，直到所需的原子资源准备就绪，从而极大地缓解了高速光学开关与实时经典控制系统的吞吐压力。

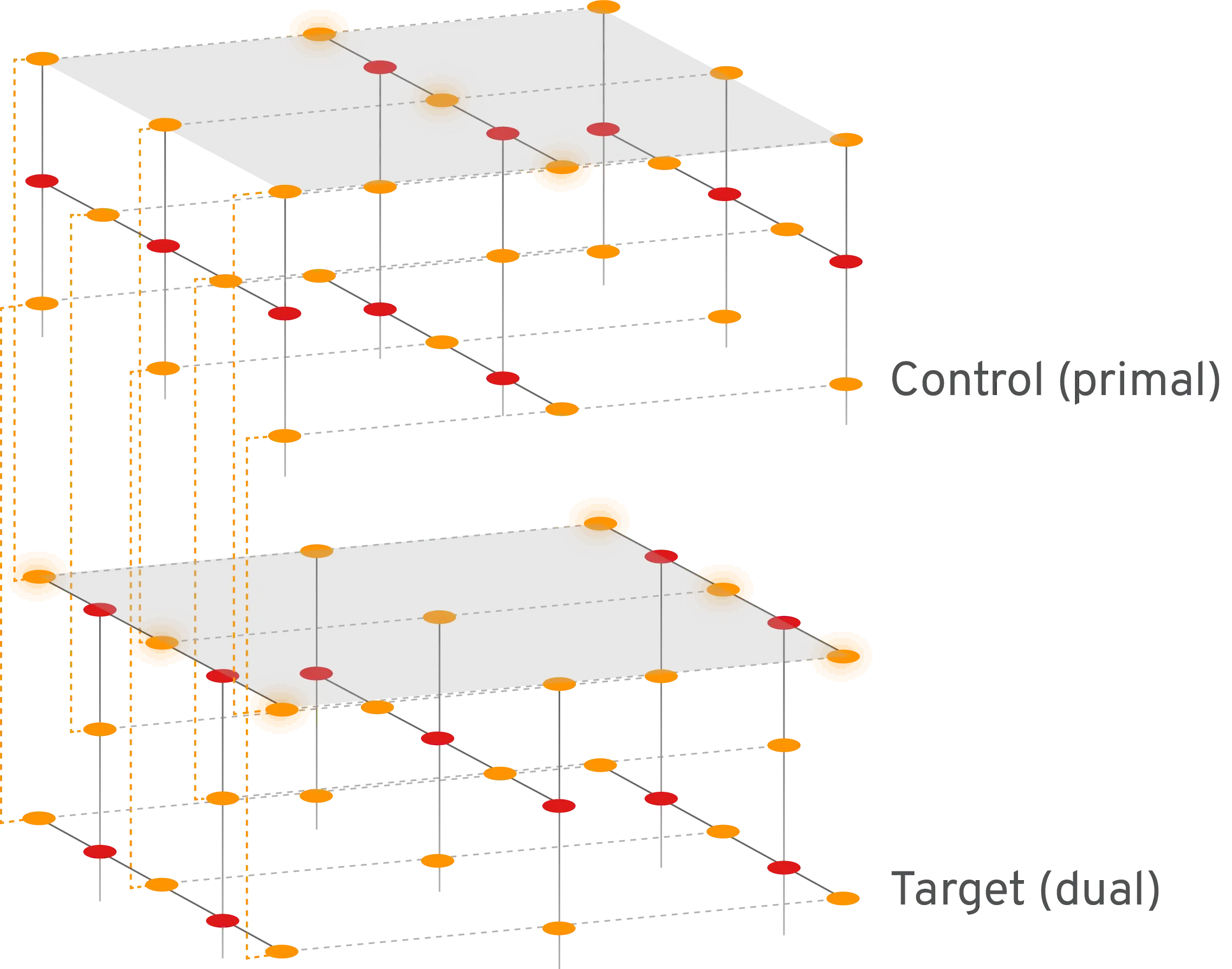

图4：在RHG晶格上逻辑CNOT门的横向实现
容错能力与逻辑门实现
论文提出了一个硬件感知的噪声模型，涵盖了非对称光子损耗（Photon-loss）和键损耗（Bond-loss，即预期纠缠操作失败）的传播效应。运行序列中的光子损耗会引发键损耗，进而导致错误在相邻校验节点间扩散。为了应对这一难题，团队设计了损耗感知的加权匹配（MWPM）解码算法。数值仿真结果表明：
容错阈值：单个物理门的光子损耗阈值达到~2.6%（相当于光子轨迹上的总损耗为~15%）；在阈值以下，逻辑错误率随码距增大呈现出良好的指数抑制特性。
全套逻辑Clifford门：利用光子的长程非局域连接性，逻辑H门、逻辑相位门S以及双量子比特逻辑CNOT门均可横向或折叠横向实现。逻辑Clifford门的损耗阈值与存储通道本身的损耗阈值相同，且相比晶格手术（Lattice Surgery）无需额外的逻辑量子比特或多余的纠错轮次。
通用计算与魔法态调制：对于实现通用量子计算所需的非Clifford T门，论文提出了代码隐形传态与魔法态培育两条原生路径；分析表明，在阈值以下该架构能够以较低的硬件资源开销实现高保真度的魔法态蒸馏，为实施算法级容错计算提供了完整的工程实施路径。

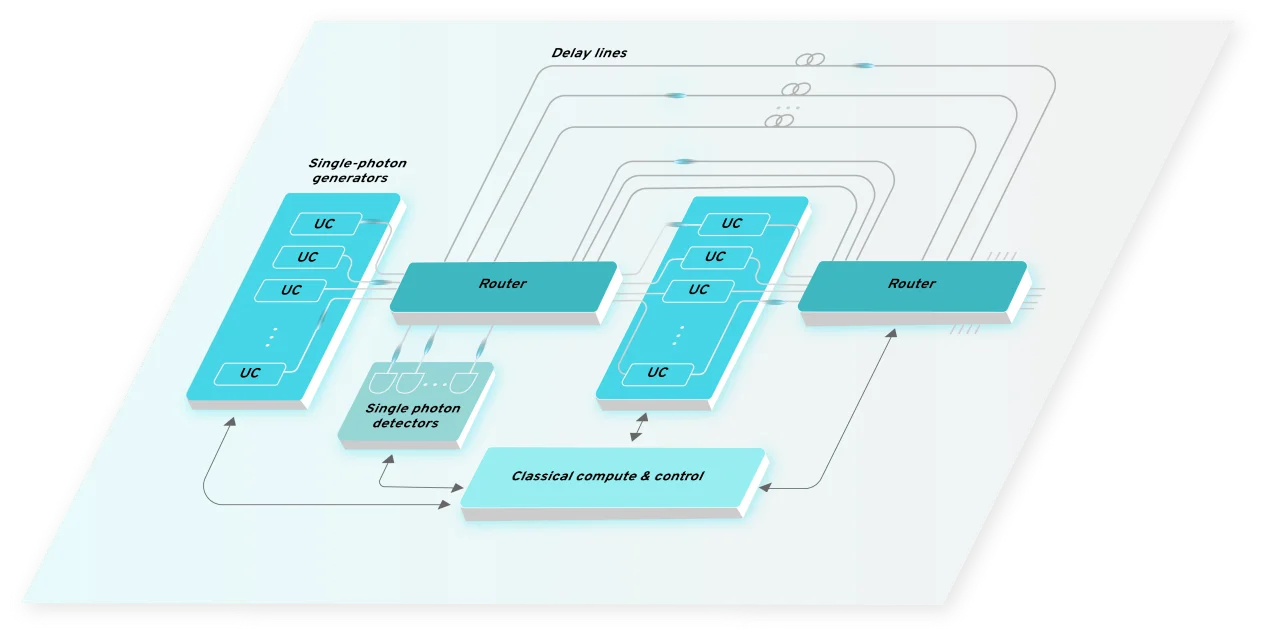

图5：光子–原子MBQC系统的高层硬件架构概念
总结与展望
Quantum Source与合作团队提出的光子-原子复合架构，基于腔QED的确定性相互作用，在理论上为规避纯光子方案资源开销过大以及纯物质方案连接性受限的双重困境，开辟了一套系统的架构蓝图。该方案结合了纳秒级的高速门操作、确定性纠缠与灵活的非局域连接能力，并引入了原子循环复用机制；不仅适配基于RHG晶格的三维拓扑容错码，还可进一步延伸支持硬件效率更高的量子低密度奇偶校验（qLDPC）码，为大规模容错量子计算的路线探索提供了可行的工程路径。
